Расчет мощности нагревательного кабеля

Расчет мощности нагревательного кабеля производят для того, чтобы система обогрева теплый пол в процессе работы соответствовала всем требованиям комфортности. То есть, теплый пол должен обогревать помещение в нужной степени без чрезмерных затрат электроэнергии.
Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-180 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.
Чтобы рассчитать необходимую удельную мощность кабеля нужно узнать полезную площадь помещения. Полезная площадь - это та, на которой непосредственно будет прокладываться кабель без учета площади занимаемой стационарной мебелью (шкаф, диван, тумбы).
Например, если у вас площадью комнаты 16 кв.м с расположенными в ней диваном 2.5 кв.м и шкафом 1 кв.м, то полезная площадь будет составлять 12.5 кв.м.
Исходя из выше сказанного следует что, мощность нагревательного кабеля для помещений, где теплый пол как:

• - основной источник тепла:

P = 12.5 (кв.м) * 160 (Вт/кв.м) = 2 кВт;

• - дополнительный:

P = 12.5 (кв.м) * 100 (Вт/кв.м) = 1.25 кВт.
Любой нагревательный кабель имеет свою погонную мощность - это мощность одного метра кабеля (например, 20 Вт/м). Некоторые покупатели, сопоставив удельную и погонную мощность, придя в магазин, просят продать им «столько-то» метров кабеля. Однако при покупке кабеля опираясь на погонную мощность, не следует!
В ряду того, что холодные и горячие концы соединяются специальными муфтам, нагревательные кабели продаются фиксированными отрезками (разной мощности). Эти отрезки нельзя увеличивать или уменьшать, поскольку установка неквалифицированным персоналом концевых и соединительных муфт может стать причиной преждевременного выхода кабеля из строя. Также при разрезании кабеля с него снимается гарантия.
Поэтому основной показатель, на который регламентируются при покупке кабеля, является не его метраж, а мощность. К примеру, если у вас расчетная мощность составляет 2 кВт, то ближайшая ей соответствующая 2.08 кВт, длиной 140 м.

Таблица расчета мощности нагревательного кабеля

Мощность, кВт	Длина кабеля, м	Сопротивление при 20 °C, Ом ±10 %	«Полезная» площадь помещения, м²
			доп. источник тепла		основной источник тепла
			100 Вт/м²	150 Вт/м²	160 Вт/м²	180 Вт/м²
0.16	11	300	1.6	1.1	1.0	0.9
0.25	17	190	2.5	1.7	1.5	1.4
0.44	29	109	4.4	2.9	2.5	2.4
0.67	45	64.4	6.7	4.5	4.1	3.7
0.82	55	52.6	8.2	5.5	4.9	4.6
1.05	71	40.8	10.5	7.0	6.3	5.8
1.25	83	34.3	12.5	8.3	7.5	6.9
1.40	95	30.4	14.0	9.3	8.6	7.8
1.75	117	22.1	17.5	11.7	10.9	9.7
2.08	140	18.0	20.8	13.9	12.8	11.6

На сегодняшний день существует достаточно широкий спектр выбора кабельных систем обогрева, поэтому проблем с выбором типа и мощности кабеля возникнуть не должно. Тем более, что в большинстве магазинов мощность кабеля рассчитывают продавцы в качестве бесплатной услуги.

Рассчитываем шаг укладки нагревательного кабеля

После того как кабель выбран, для его равномерной укладки необходимо рассчитать шаг укладки. Шаг укладки – это расстояние между уложенными параллельно линиями нагревательного кабеля.
Рассчитать шаг укладки можно по несложной формуле:
h шаг укладки (мм) = (S площадь обогрева * 1000) / (L длина кабеля)
Для нашего случая: (12.5 * 1000) / (140) = 90 мм.
В результате получаем, что приобретенный кабель нужно укладывать с шагом в 9 см. Перед началом укладки желательно нарисовать план укладки.

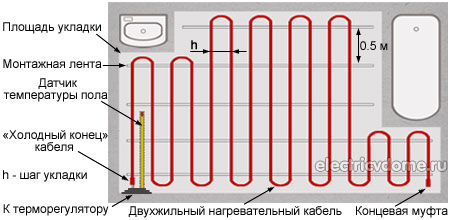

План укладки двухжильного нагревательного кабеля с обозначением шага укладки.

Если после расчета мощности нагревательного кабеля был выбран одножильный кабель, то при укладке необходимо помнить что для его подключения используется оба конца кабеля.
