Стандарты присоединительных размеров - цоколей и патронов электроламп. Винтовые. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки

Стандарты присоединительных размеров - цоколей и патронов электроламп. Винтовые. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.

В данном обзоре проект ДПВА описывает присоединительные размеры практически распространенных бытовых и офисных электроламп. Присоединительный размер не имеет прямой связи с напряжением питания, размером колбы и потребляемой мощностью. Их надо специфицировать = прояснять отдельно.

Электрические лампочки байонеты ( = патроны Свана, bayonet).

Распространены два типа присоединения:

1) BC = B22d диаметром 22 мм с двумя фиксирующими пальцами. Используется не только в лампах накаливания, но и в натриевых лампах низкого давления.

2) SBC = B15d то же, но диаметром 15мм. Применяется как в лампах накаливания, так и в галогеновых лампах низкого напряжения.

Винтовые электрические лампочки накаливания и "энергосберегающие".

В мире они известны как лампочки с присоединением "винт Эдиссона" = Edison Screw =ES. Это самое рапространенное присоединение для электрической лампочки.

Из ES самым распространенным патроном является E27, диаметром 27 мм - обычная лампочка в РФ да и в мире. E14 = SES = "миньон" находится на втором месте по распространенности. E12 = CES встречается на импортных и дизайнерских люстрах с большим количеством ламп. Еще более редким типом является E10 = MES, авторы проекта видели их в детстве на елочных гирляндах.

Тип E40 = GES редко встречается в доме, в основном эти лампы используются в полупромышленных применениях, НО имеющие на даче, или на участке уличный фонарь на столбе сразу их впомнят. Не совпадает с предельно похожим американским типом E39 = Mogul Screw диаметром 39 мм - написано на всякий случай. Размеры E11, E17 и E26 практически не используются в РФ.

Таблица: винтовые электрические лампочки накаливания и "энергосберегающие".

Обозначение	Диаметр	Полное английское наименование	Британское сокращение
E5	5 мм	Lilliput Edison Screw	LES
E10	10 мм	Miniature Edison Screw	MES
E12	12 мм	Candelabra Edison Screw	CES
E14	14 мм	Small Edison Screw	SES
E27	27 мм	Edison Screw	ES
E40	40 мм	Giant Edison Screw	GES

Галогеновые мини лампочки и прожекторные трубки.

Миниатюрные галогеновые инкапсулированные лампочки обычно специфицируются расстоянием между пинами (контактами). Легко догадаться, что G4 имеет таковым 4 мм и т.д. Типы G4 и GY6.35 обычно предназначены для низковольтных применений, а G9 для сетей 220 В.

Галогеновые трубки для прожекторов обычно оснащены 7 мм разъемами R7s с каждой стороны.

Галогеновые лампочки направленного света.

Большинство галогеновых лампочек направленного света крепятся на 2 пина (штыря) (GU4 и GU5.3, где цифры - расстояние между контактами в мм - это на низковольтные применения (GU10 или GZ10 по 10 мм - это на 220 В, обычно). Внимание! между GU10 и GZ10 есть существенное отличие. На GU10 есть фаска вокруг ножки, а у GZ10 угол прямой. Таким образом, GZ10 нельзя использовать в патроне для GU10, а GU10 моджет быть установлена в оба патрона.

Флюоресцентные (люминисцентные) трубки.

Большинство таких ламп имеют присоединение "два пина" - два контакта с каждой из сторон лампы.

Стандартные размеры трубок T8 (диаметр 25 мм) и T12 (диаметром 38 мм) оба имеют присоединение G13 - 13 мм между пинами.

Менее распространенные трубки T5 (диаметр 16 мм) имеют присоединение G5 - 5 мм между пинами.

Дополнительная информация к обзору флюоресцентные (люминисцентные) трубки.

Очень тонкая трубка T2 ( диаметром 7 мм) имеет разъем W4.3 с "разеткой" с расстоянием 4.3 мм между отверстиями T2 tubes.

Трубки T4 (диаметром 12 мм) имеют разъем G5 с расстоянием 5 мм между пинами.

Лампы накаливания - "дневного света"

Такие лампы обычно имеют одно из двух возможных присоединений: S14s, устанавливаемый на одном из концов лампы, или тип S14d, устанавливаемый в центре лампы.

Традиционные (музейные) лампы накаливания - "дневного света" обычно имеют присоединение диаметром 15 мм типа S15s на обоих концах лампы.

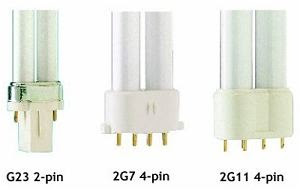

Компактные флюоресцентные (люминисцентные) лампы. Встречаются нечасто, но могут попасться.

Однотрубные компактные флюоресцентные (люминисцентные) лампы = одна трубка с газом.

Двухтрубные компактные флюоресцентные (люминисцентные) лампы = две трубки с газом.
